同轴照明远心镜头

  • 产品详细

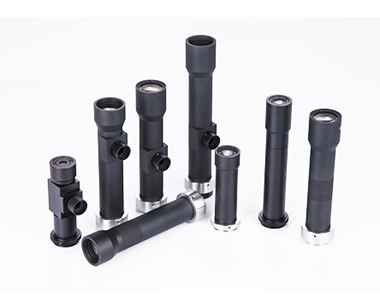

同轴照明远心镜头——高远心度、超低畸变、超大景深

产品特点
1、多种倍率可供选择
2、成像品质 优良
3、高远心度、超低畸变、超大景深
4、全部采用双远心设计,支持2/3英寸
5、适用于现代电子制造设备(如高精度贴片机、粘片机、固晶机、邦定机等)中的自动化成像控制
6、其专有的特点能识别集成电路,玻璃、液晶板等特征,以便于进行自动化的高速作业

产品规格

型号 倍率 最大像面尺寸 通光孔径 物方数值孔径 工作距离 视场角 TV畸变 远心度 镜头总长 接口 物方分辨率
XM1111A 1X 2/3" 11 0.045 110 11×8.8×6.6 0% ﹤0.1º 143 C 7.4μ
XM1114A 4X 2/3" 22 0.09 110 2.75×2.2×1.65 ﹤0.05% ﹤0.1º 130 C 3.7μ
XM1112A 2X 2/3" 13.6 0.074 110 5.5×4.4×3.3 ﹤0.05% ﹤0.1º 149.73 C 4.5μ
XM1116A 6X 2/3" 35 0.085 110 1.83×1.46×1.1 ﹤0.02% ﹤0.1º 173.5 C
XM1105A 0.5X 2/3" 9.3 0.027 110 17.6×13.2×22 ﹤0.05% ﹤0.1º 141 C 12μ
