环形光源

产品详细

特点:
◆ 提供不同的照射角度、不同颜色组合，更能突出物体的三维信息
◆ 高密度LED陈列，高亮度
◆ 多种紧凑设，节省安装空间
◆ 解决对角照射阴影问题
◆ 可选择漫反射板导光，光线均匀扩散

应用：
◆ PCB基板检测
◆ IC元件检测
◆ 显微镜照明
◆ 液晶校正
◆ 塑料容器检测
◆ 集成电路印字测

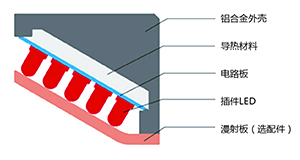

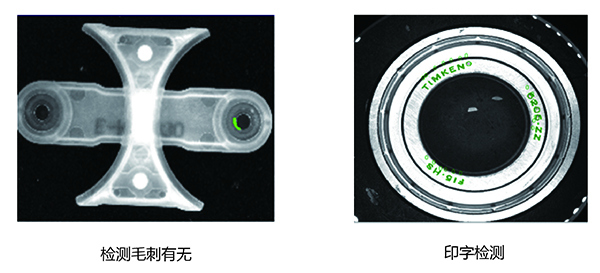

光源结构	工作简图	应用实例

参数表

序号		型号	颜色	功率	备注
1	0°照射	SF-HD0-70*45	红绿蓝白	24V/2.4W
2		SF-HD0-96*60	红绿蓝白	24V/2.8W
3		SF-HD0-120*85	红绿蓝白	24V/5.8W
4		SF-HD0-150*120	红绿蓝白	24V/5.0W
5		SF-HD0-160*120	红绿蓝白	24V/5.0W
6		SF-HD0-290*260	红绿蓝白	24V/10.8W
7	15°照射	SF-HD-50*28-15°	红绿蓝白	24V/3.8W
8		SF-HD-70*35-15°	红绿蓝白	24V/8.6W
9		SF-HD-90*50-15°	红绿蓝白	24V/8.6W
10	30°照射	SF-HD-70*30-30°	红绿蓝白	24V/4.8W
11	45°照射	SF-HD-120*68-45°	红绿蓝白	24V/11.8W
12		SF-HD-150*105-45°	红绿蓝白	24V/18.6W
13		SF-HD-176*111-45°	红绿蓝白	24V/20.4W
14		SF-HD-180*146-45°	红绿蓝白	24V/26.8W
15		SF-HD-220*160-45°	红绿蓝白	24V/20.8W
16		SF-HD-240*162-45°	红绿蓝白	24V/36.8W
17		SF-HD-250*205-45°	红绿蓝白	24V/17.8W
18		SF-HD-250*210-45°	红绿蓝白	24V/16.8W
19	60°照射	SF-HD-60*30-60°	红绿蓝白	24V/3.8W
20		SF-HD-120*60-60°	红绿蓝白	24V/11.8W
21		SF-HD-150*120-60°	红绿蓝白	24V/12.8W
22		SF-HD-210*180-60°	红绿蓝白	24V/24.8W
23	75°照射	SF-HD-132*96-75°	红绿蓝白	24V/11.6W
24	垂直照射	SF-HDZ-70*35	红绿蓝白	24V/6.8W	可选配接圈
25		SF-HDZ-80*35	红绿蓝白	24V/7.5W
26		SF-HDZ-90*30	红绿蓝白	24V/8.6W
27		SF-HDZ-90*35	红绿蓝白	24V/8.6W	可选配接圈
28		SF-HDZ-90*45	红绿蓝白	24V/7.6W
29		SF-HDZ-120*50	红绿蓝白	24V/9.8W
30		SF-HDZ-150*35	红绿蓝白	24V/25.0W
31		SF-HDZ-150*50	红绿蓝白	24V/11.8W
32		SF-HDZ-193*90	红绿蓝白	24V/10.3W
33		SF-HDZ-200*55	红绿蓝白	24V/20.8W
34		SF-HDZ-200*135	红绿蓝白	24V/10.8W
35		SF-HDZ-220*150	红绿蓝白	24V/12.8W	侧面安装
36		SF-HDZ-240*50	红绿蓝白	24V/36.8W
37		SF-HDZ-320*50	红绿蓝白	24V/45.8W
38		SF-HDZ-350*260	红绿蓝白	24V/32.8W
39	高亮环灯	SF-GHDZ-100*35	红绿蓝白	24V/7.2W
40		SF-GHDZ-200*50	红绿蓝白	24V/28.8W
41		SF-GHDZ-220*35	红绿蓝白	24V/24W
42		SF-GHDZ-250*50	红绿蓝白	24V/26.6W
43		SF-GHDZ-250*150	红绿蓝白	24V/23.5
44		SF-GHDZ-320*50	红绿蓝白	24V/58W
45	特殊环灯	SF-GHDZ-145*42-IP	红绿蓝白	24V/5.6W	防水光源
46	特殊环灯	SF-GHDZ-150*45-DJ	红绿蓝白	24V/9.6W	点胶专用

注：表中所列规格仅供客户参考，可根据客户的要求进行设计制造。
