底部背光源

  • 产品详细
特点:
◆ 用高密度LED陈列面提供高强度背光照明,能突出物体的外形轮廓特征,尤其适合作为显微镜的载物台
◆ 红白两用背光源,能调配出不同颜色,满足不同被测物多色要求
应用:
◆ 机械零件尺寸测量
◆ 电子元件、IC的外形检测
◆ 胶片污点检测
◆ 透明物体划痕检测等

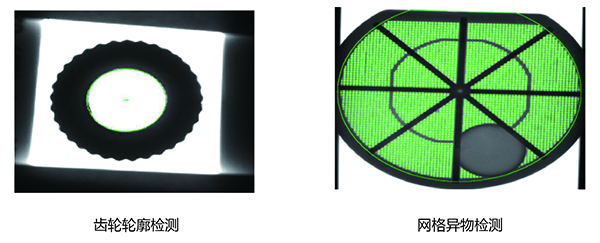

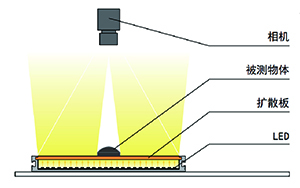

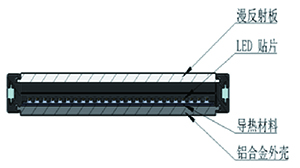

光源结构 工作简图 应用实例
\ \ \

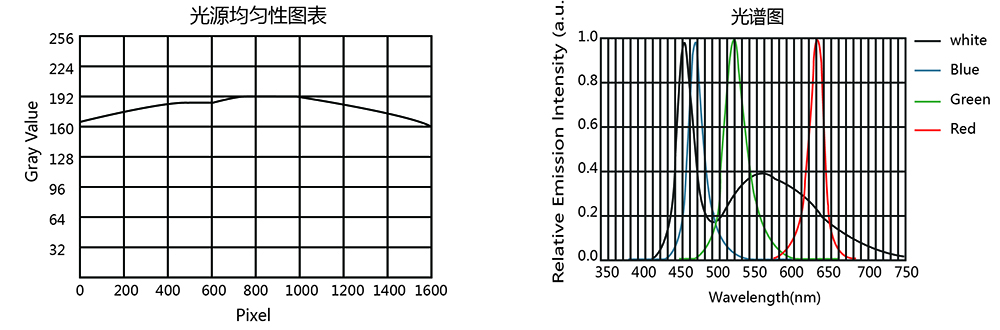

光源参数

\


订货型号

SF FL JK XX * XX
上海仕风 背光源 进口铝型材 长*宽


参数表

系列类型 型号 颜色 尺寸 功率 备注
普通铝材 SF-FL-30*30 1 24V/1.1W
SF-FL-50*50 2 24V/3.6W
SF-FL-51*51 3 24V/3.8W
SF-FL-100*100 4 24V/9.8W
SF-FL-110*64 5 24V/6.8W
SF-FL-125*125 6 24V/12.4W
SF-FL-230*210 7 24V/28.8W
SF-FL-280*210 8 24V/44.8W
SF-FL-330*330 9 24V/44.8W
SF-FL-370*70 10 24V/13.8W
SF-FL-390*330 11 24V/52.8W
SF-FL-540*420 12 24V/93.4W
进口铝型材 SF-FL-JK-150*150 13 24V/17.6W
SF-FL-JK-200*100 14 24V/16.4W
SF-FL-JK-200*200 15 24V/32.8W
SF-FL-JK-300*300 16 24V/37.3W
SF-FL-JK-360*360 17 24V/53.7W
SF-FL-JK-460*440 18 24V/83.9W
SF-FL-JK-540*420 19 24V/93.4W
SF-FL-JK-620*545 20 24V/137.8W

 注:表中所列规格仅供客户参考,可根据客户的要求进行设计制造。
